Адаптер 0-10В

Артикул: ec01098
  • Адаптер 0-10В
  • Адаптер 0-10В
  • Адаптер 0-10В
  • Адаптер 0-10В
  • Адаптер 0-10В
  • Адаптер 0-10В
  • Адаптер 0-10В
  • Адаптер 0-10В

Модель: ES-AVUN-01

Позволяет управлять различными устройствами (отопительные котлы, трехходовые краны) посредством унифицированного сигнала с напряжением 0…10В. Имеет возможность подключить сигнал состояния устройства и отображать все параметры в Личном кабинете. Разработан в Эктострой.


Основные характеристики:

- Управление частотой вращения насосов, модуляцией горелки котлов;

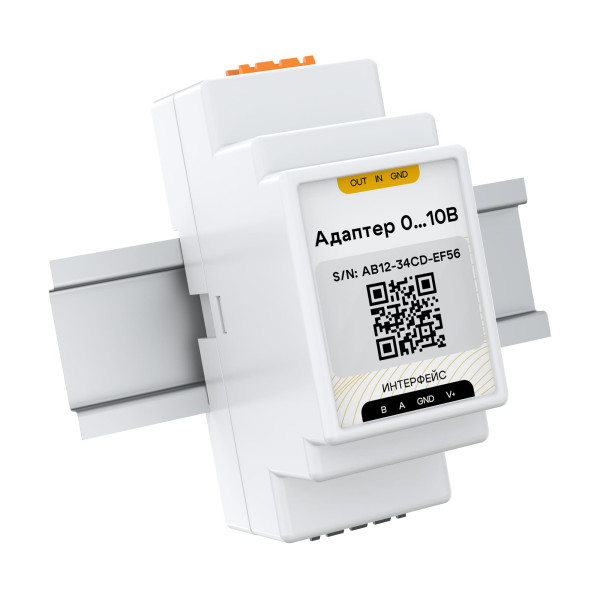

- Быстросъемные клеммы, крепление на DIN-рейку;

- Отображение состояния оборудования;

- Совместим только с системой ectoControl 4.0 и сторонними ПЛК по ModBus;

- Открытый протокол MODBUS для подключения к сторонним устройствам.

Описание протокола Modbus (RS485).pdf Адаптер 0-10В. Инструкция.pdf
В наличии на
складе
Гарантия 12
месяцев
Быстрая доставка по
Москве и России
5 590₽
Купить
Модель ES-AVUN-01;
Работает с версиями только с ectoControl 4.0;

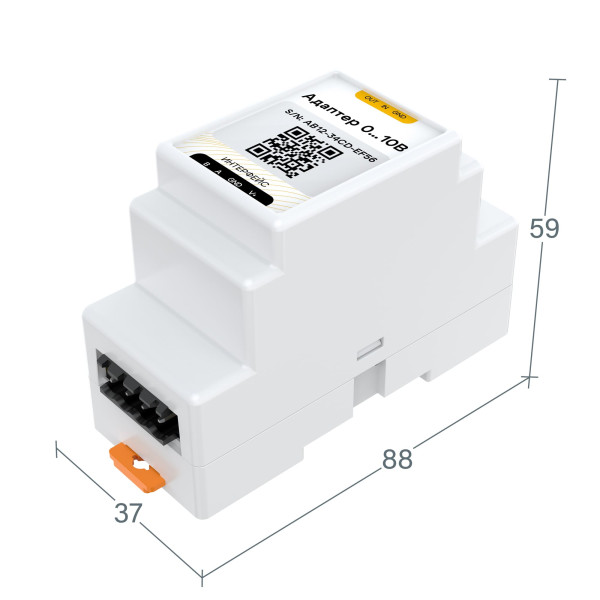

Габариты 59*37*88мм;
Диапазон рабочих температур -20…+55 °С;
Длина сигнального кабеля 1,0 метр (возможно удлинение до 200м.);
Подключение к системе Порт ДОП, питание от порта ДОП, до 32 устройств на систему;
Параметры сигнала напряжения на передачу 0…10В, выходной ток не более 5мА;
Параметры сигнала напряжения на прием 0…10В, сопротивление нагрузки 10…20кОм.

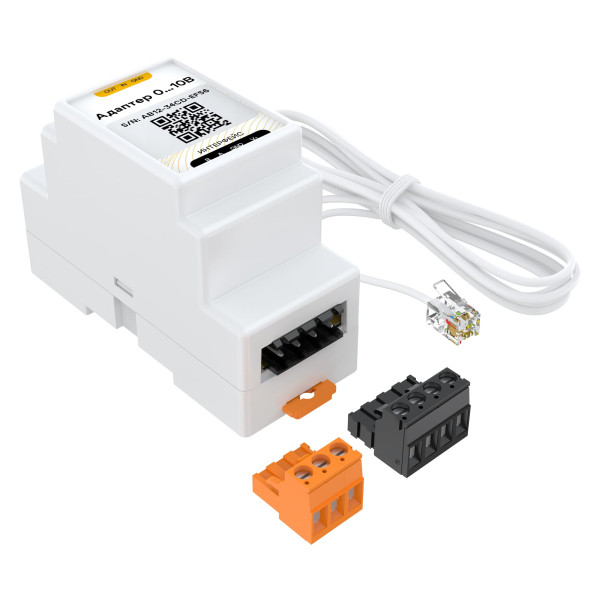

1. Адаптер 0…10В 1 шт.

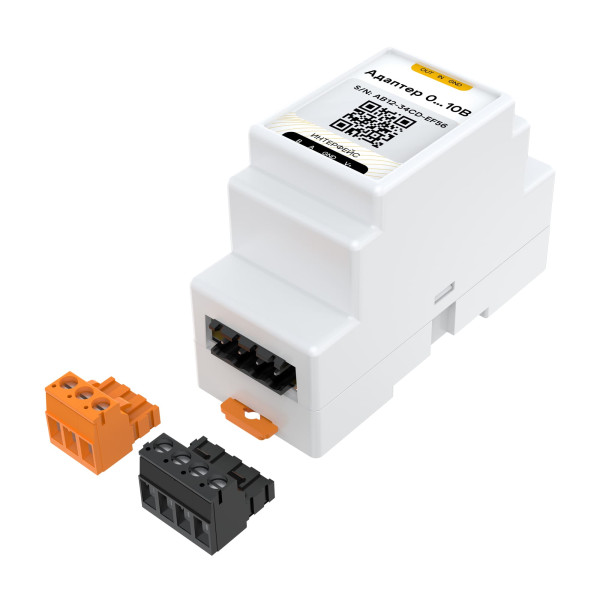

2. Ответные быстросъемные клеммы 2 шт.
2. Кабель для соединения с системой ectoControl 1 шт.
3. Инструкция по эксплуатации 1 шт.

Можно ли с помощью адаптера регулировать скорость работы двигателя, подавая на него различное напряжение?

Адаптер предназначен только для работы с оборудованием, имеющим стандартный интерфейс 0-10В, например, отопительные котлы, системы вентиляции, насосы.


Можно ли подключать к адаптеру вентиляторы напрямую?

Адаптер является слаботочным сигнальным преобразователем интерфейсов, это значит, что управляемое устройство должно получать от адаптера сигнал управления и реализовывать силовое управление собственными средствами.


Что подключить ко входу адаптера, если устройство управления не содержит обратный канал?

Можно оставить вход неподключенным или подключить выход адаптера к его входу, чтобы контролировать его выходной сигнал.


Можно ли добавлять адаптер в программы?

Доступно добавление в программы отопления в качестве теплогенератора или устройства управления смесительным приводом.


✕
